AAM-REL4

Марка: ААМ Системз (Россия)

Релейная плата предназначена для коммутации исполнительных устройств (электромагнитных/электромеханических замков, ламп, сирен и т.д.), подключается к токовым ключам универсальных контроллеров систем безопасности ААМ-LAN-8W и ААМ-LAN-2W или к любому другому источнику питания.

Узнать цену!

О товаре

Техническая спецификация

Схемы подключения

Дополнительное оборудование

Документация

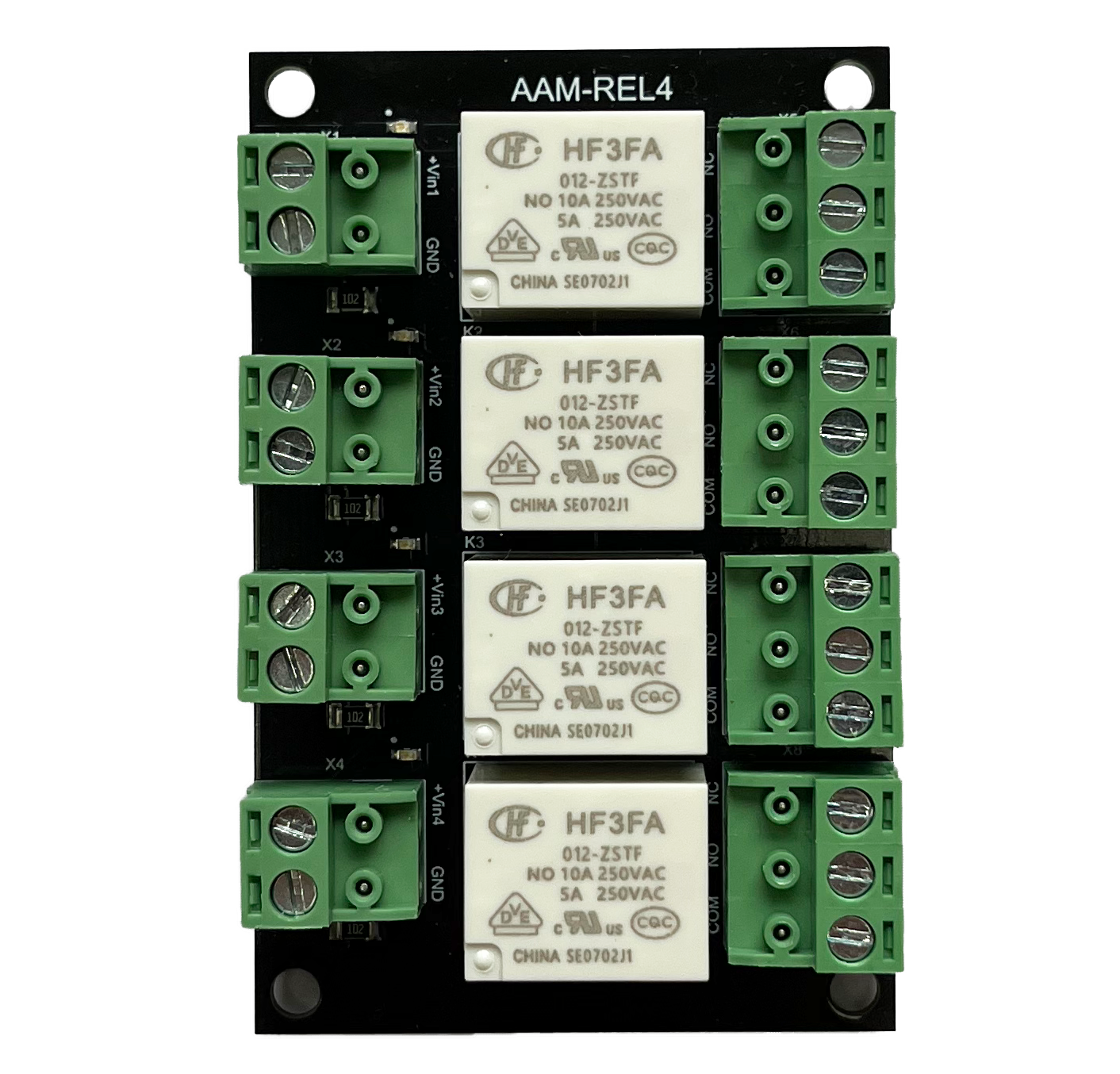

Релейная плата AAM-REL4 предназначена для коммутации исполнительных устройств (электромагнитных/электромеханических замков, ламп, сирен и т.д.), подключается к токовым ключам универсальных контроллеров систем безопасности ААМ-LAN-8W и ААМ-LAN-2W или к любому другому источнику питания.

Питание реле	12 В
Максимальный ток потребления	120 мА
Количество релейных выходов	4 шт
Напряжение и ток коммутации реле замка	до 5 A/250 В переменного тока до 5 A/30 В постоянного тока
Габаритные размеры (ШхВхД)	53 х 15,5 х 82 мм
Диапазон рабочих температур	от -25° до +50° С

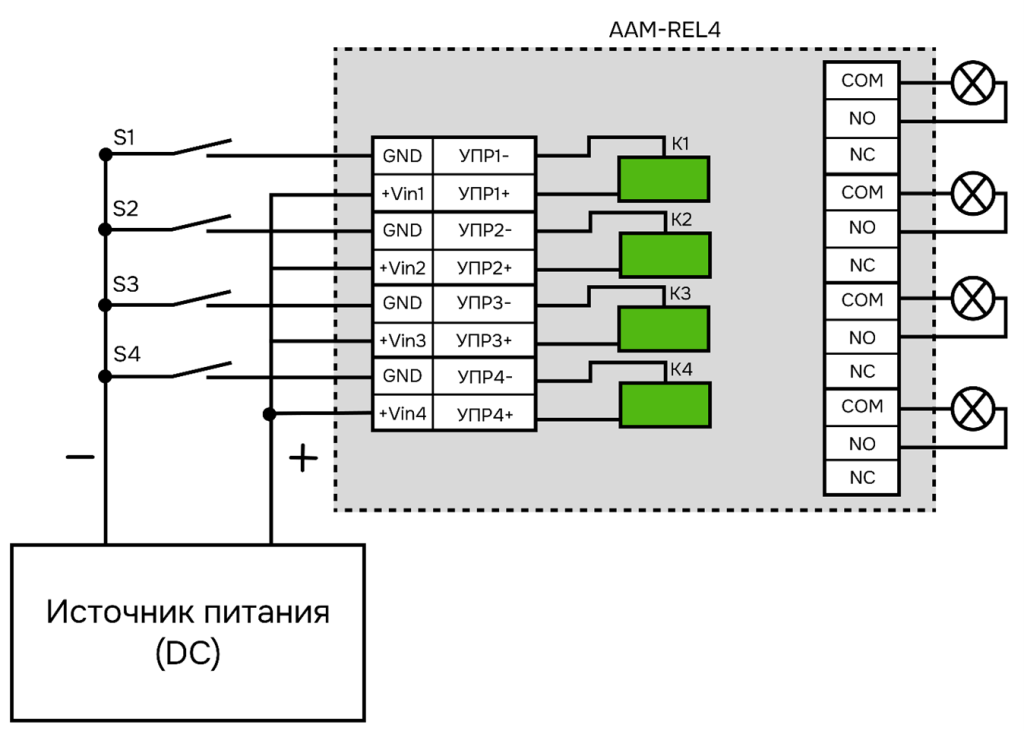

Общая схема подключения исполнительных устройств через AAM-REL4

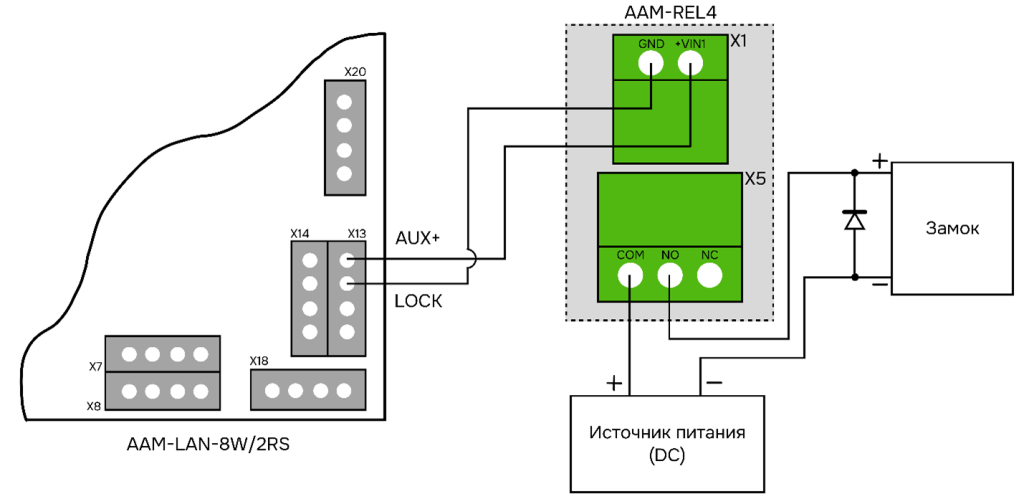

Схема подключения замка к токовому ключу контроллера AAM-LAN-8W/2RS

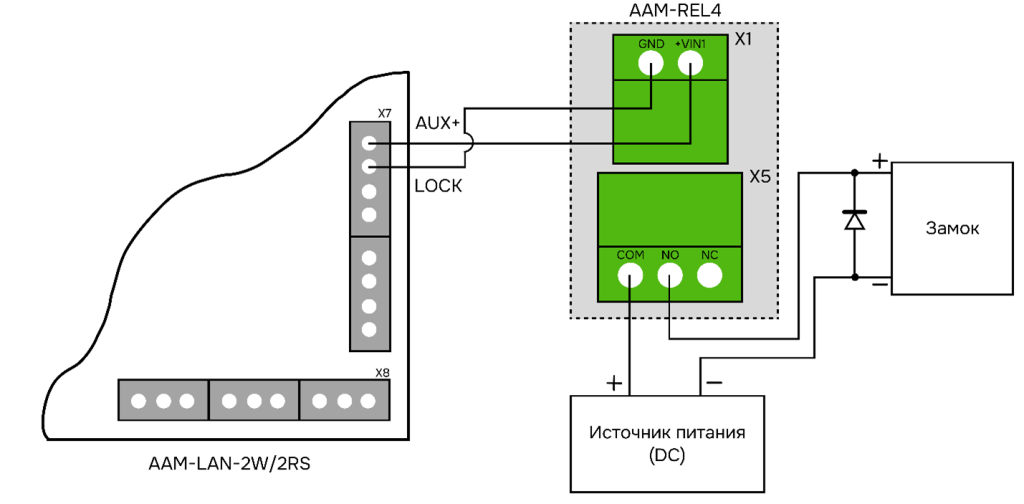

Схема подключения замка к токовому ключу контроллера AAM-LAN-2W/2RS

* Примечание: Для выполнения монтажных работ должны привлекаться квалифицированные специалисты с группой допуска не ниже III.
