ИМ АИМ-2СЛ

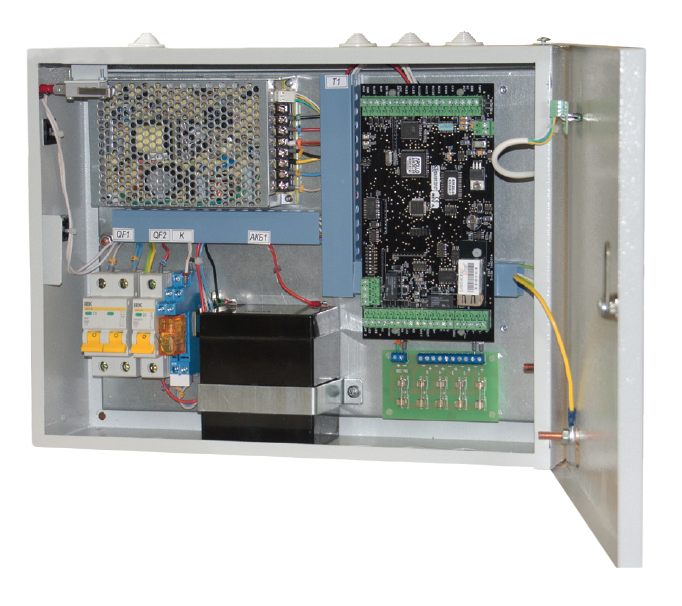

Комплект ИМ АИМ-2СЛ предназначен для непосредственного управления сегментом СКУД, состоящим из одной или двух точек доступа. Он может работать в двух режимах: как самостоятельный контроллер или как интерфейсный модуль.
Работа в режиме самостоятельного контроллера
Данная конфигурация рекомендована для систем малого масштаба. ИМ АИМ-2СЛ подключается непосредственно к компьютеру, на который установлен сервер программного комплекса LyriX/APACS 3000. При обрыве связи с сервером устройство переходит в автономный режим, и функционал системы не утрачивается. Это возможно благодаря встроенной памяти ИМ АИМ-2СЛ, в которой хранится локальная копия базы карт и событий доступа. При восстановлении связи с компьютером ИМ АИМ-2СЛ возвращается в сетевой режим работы. Данные, собранные за время автономной работы, загружаются в базу данных.Работа в режиме интерфейсного модуля
В системах среднего и крупного масштаба ИМ АИМ-2СЛ используется в качестве интерфейсного модуля подчинённого устройства, подключаемого не напрямую к серверу ПО, а к старшему (центральному) – СК ААН-100 или СК ААН-32.
В этом режиме управление устройством из программных комплексов LyriX или APACS 3000 осуществляется через центральный контроллер.
Такое решение повышает отказоустойчивость системы за счёт дополнительного уровня резервирования данных. База карт и событий сохраняется и на сервере, и на центральном контроллере, и на каждом интерфейсном модуле.
При выходе из строя любого модуля (включая центральный контроллер или сервер ПО) сегмент системы, находящийся на более низком иерархическом уровне, переходит в автономный режим работы. После возобновления связи данные на оборудовании всех уровней и сервере синхронизируются.
Подключение к серверу или старшему контроллеру
В линейке оборудования доступны комплекты ИМ АИМ-2СЛ с различными драйверами для подключения к серверу/старшему контроллеру:
- ИМ АИМ-2СЛ48 – комплект интерфейсного модуля с драйвером последовательного порта RS485
- ИМ АИМ-2СЛ23 – комплект интерфейсного модуля с драйвером последовательного порта RS232
- ИМ АИМ-2СЛ100 – комплект интерфейсного модуля с драйвером сетевого интерфейса Ethernet.
Подключение считывателей
К комплекту ИМ АИМ-2СЛ можно подключить 2 считывателя, клавиатуры или сдвоенных устройства считыватель + клавиатура. Подключение осуществляется по стандартным интерфейсам Wiegand и clock-and-data, что позволяет использовать в системе оборудование различных производителей и технологий:
- Считыватели RFID-карт (proximity, smart, дальней идентификации и т.д.)
- Биометрические считыватели
- Считыватели магнитных карт и пр.
- память до 20’000 карт и до 7’000 событий
- 255 уровней доступа
- 127 временных зон /100 праздников/ до 6 интервалов в каждой временной зоне
- до 38 уровней доступа на карту
- зональный контроль повторного входа (как самостоятельный контроллер)
- зональный и временной контроль повторного входа (под управлением центральных контроллеров)
- до 2 считывателей/ клавиатур с форматом wiegand или clock-and-data
- до 2 релейных выходов управления замком
- до 2 дополнительных релейных выходов
- 4 входа (2 дверного контакта, 2 кнопки выхода или 1 дверного контакта, 1 кнопки выхода, 2 дополнительных)
- часы реального времени
- светодиодная индикация для отображения работы и диагностики системы
Напряжение источника питания | 12 V |
Мощность источника питания | 60 W |
Емкость аккумулятора* Приобретается отдельно |
5 Ач |
Скорость передачи данных |
RS-485 до 9600 бод Ethernet до 100 Мбит/с |
Центральный процессор | M68HC11 CPU |
Память |
128 кБ RAM EEPROM: 512 кБ |
Часы реального времени | Да |
Интерфейсы: ИМ АИМ-2СЛ48 ИМ АИМ-2СЛ23 ИМ АИМ-2СЛ100 |
RS485 – 1 интерфейс RS-232 - 1 интерфейс Ethernet - 1 интерфейс |
Габаритные размеры | 300мм х400мм х120мм |
Рабочая температура | от 0 до +70°C |
Относительная влажность | от 0 до 95 %, без конденсации |
