СК AAH-32

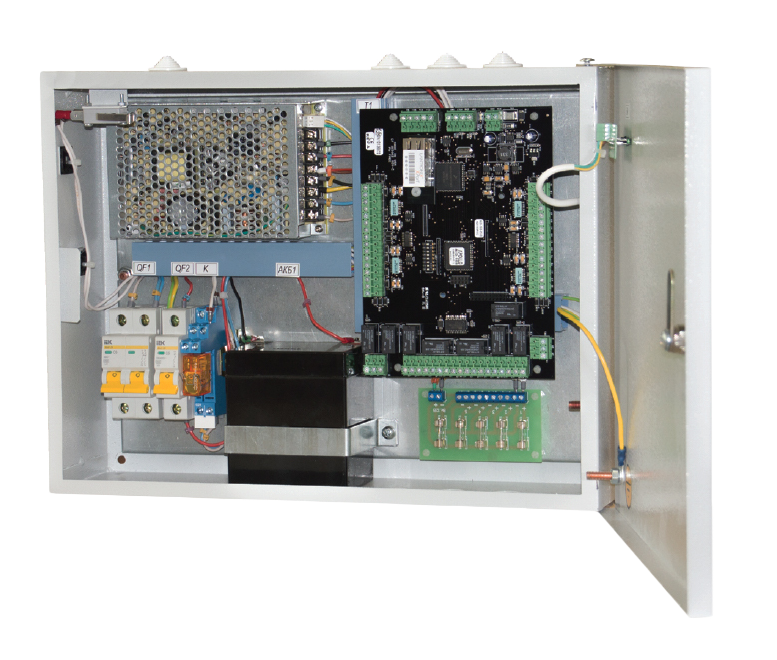

Комплект оборудования сетевого контроллера для управления СКУД и ОС. Подключение до 32 считывателей, до 512 шлейфов охранной сигнализации. Встроенный ИБП, запирающийся электромонтажный шкаф. Производство РФ.
Узнать цену!
О товаре
Характерные особенности
Техническая спецификация

СК ААН-32 являются аппаратной основой сетевых систем безопасности и контроля доступа. Они позволяют осуществлять дистанционное управление и мониторинг оборудования (считывателей и панелей охранной сигнализации). Подключение считывателей осуществляется через интерфейсные модули («младшие контроллеры»), играющие роль промежуточного звена между центральными контроллерами и периферийными устройствами.

Благодаря механизму внутренних переменных возможно программирование аппаратных реакций системы. Это позволяет не только настроить реакцию периферийных устройств на внешние события (например, получение тревожного сигнала), но и упрощает интеграцию с оборудованием сторонних производителей, которая может быть выполнена не только на программном, но и на аппаратном уровне.

Многообразие аппаратных режимов СКУД

Благодаря многообразию режимов работы, СК ААН-32 позволяют реализовать уже на аппаратном уровне такие сложные алгоритмы доступа, как:

  • Временной и зонный antipassback (контроль повторного входа) по 32 считывателям
  • Режим «вход под принуждением» – скрытая тревога при проходе «под принуждением»
  • Доступ по двум картам (правило 2-х лиц), доступ с сопровождающим
  • Ограничение максимального и/или минимального числа людей в зоне
  • Управление лифтом и т.п.

Сетевая и автономная работа

СК ААН-32 работают под управлением программных комплексов LyriX и APACS 3000 (подключение к серверу осуществляется по сети  Ethernet через модуль сетевого интерфейса, входящий в состав комплекта).

При сбое сервера или потере связи с ним СК АН-32 переходят в автономный режим работы, обеспечивая полную функциональность на «своём» участке системы. Как только связь с сервером восстанавливается, оборудование возвращается в сетевой режим работы. При этом все сохраненные контроллерами события за время автономной работы попадают в базу данных ПО.

Подключение считывателей и охранных шлейфов

Подключение к СК ААН-32 считывателей, управление исполнительными устройствами и охранными шлейфами осуществляется не напрямую, а через интерфейсные модули.

К одному СК ААН-32 может быть подключено до 32 считывателей и до 512 шлейфов охранной сигнализации. При помощи нескольких комплектов СК ААН-32, объединенных в одну сеть, можно построить систему, включающую тысячи зон доступа и охранных зон.

Благодаря стандартным интерфейсам Wiegand и Clock-and-Data в систему могут быть включены считыватели разных технологий от различных производителей. В том числе биометрические считыватели или считыватели smart карт.

Резервирование данных

Системы на базе комплекта СК ААН-32 имеют многоуровневую иерархическую архитектуру.

База данных пользователей и событий хранится одновременно и на центральном контроллере, и на подчинённых ему «младших контроллерах» (интерфейсных модулях).

Таким образом, основные функции системы, а также информация о правах и событиях доступа сохраняется даже при обрыве связи одновременно с сервером и центральным контроллером.

  • стандартно – до 139’729 карт, до 65’535 событий (возможно расширение памяти)
  • 255 уровней доступа / 255 групп охранных зон
  • до 32 считывателей карт (магнитных, proximity, smart, биометрических и пр.)
  • 127 временных зон /100 праздников/ до 6 интервалов в каждой временной зоне
  • до 38 уровней доступа, назначенных на одну карту
  • управление сроком действия карты
  • механизм внутренних переменных
  • зональный и временной контроль повторного входа
  • считыватели подключаются через интерфейсные модули/контроллеры
  • до 512 шлейфов охранной сигнализации
  • до 32 дополнительных охранных шлейфов
  • до 32 релейных выходов управления замком
  • до 256 управляемых релейных выходов
  • до 32 дополнительных релейных выходов
  • управление лифтовым оборудованием (с использованием специализированного модуля)
  • источник бесперебойного питания обеспечивает стабильную работу при отключении внешнего питания
Напряжение источника питания 12 V
Мощность источника питания 60 W
Емкость аккумулятора*
Приобретается отдельно
5 Ач
Скорость передачи данных RS-485 до 9600 бод
Ethernet до 100 Мбит/с
Центральный процессор MС68311 CPU 32
Память 2 МБ
Часы реального времени Да
Интерфейсы связи с компьютером Ethernet - 1 интерфейс
Интерфейсы для связи с интерфейсными модулями, охранными и релейными панелями RS485 – 1 интерфейс или Ethernet - 1 интерфейс
Габаритные размеры 300мм х400мм х120мм
Рабочая температура от 0 до +70°C
Относительная влажность от 0 до 95 %, без конденсации
